Проект вентиляції фарбувальної камери

Подача повітря в фарбувальній камері

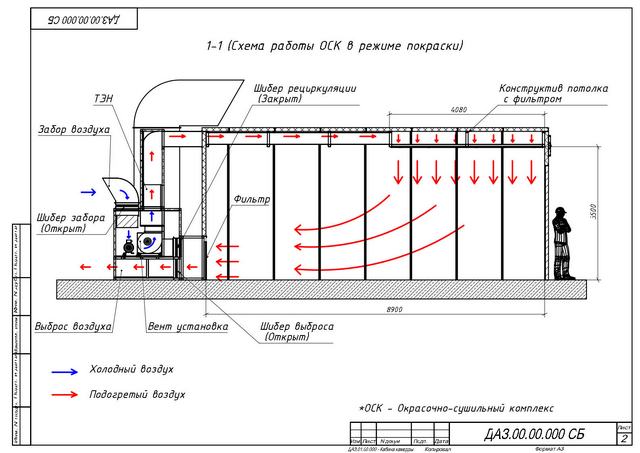

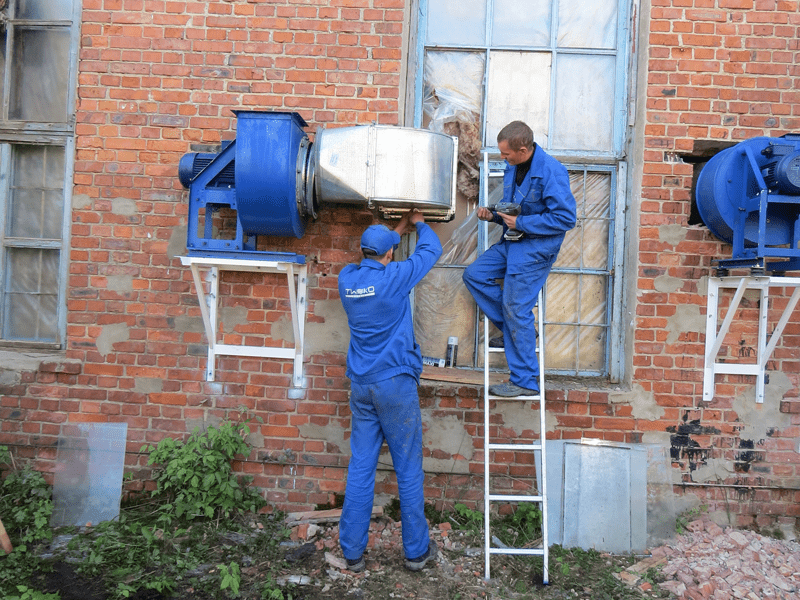

Припливна вентиляція в фарбувальній камері необхідна для подачі чистого повітря, необхідного для роботи системи, а також для підтримки оптимальних умов для роботи: температури та вологості. Повітря фільтрується і рівномірно розподіляється по робочій зоні, забезпечуючи постійний потік повітря без турбулентності, що запобігає забрудненню фарбованої поверхні. Центральне місце в системі займають центробіжні вентилятори, які повинні забезпечувати необхідну інтенсивність зміни повітряних мас. Це важливо для того, щоб у приміщенні підтримувався температурний режим 22-24°С і вологість 50-70%.

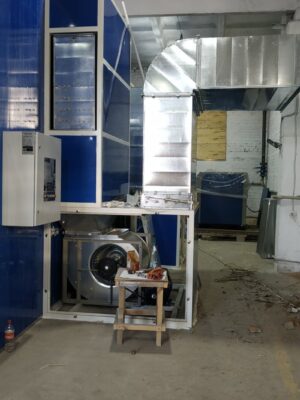

центробежный вентилятор

Основні завдання припливної вентиляції включають:

• Підтримка температури повітря на рівні 22-24°C і вологості 50-70%;
• Рівномірний розподіл повітря без турбулентності для запобігання забрудненню фарбованої поверхні;
• Видалення надлишкового аерозолю та запобігання накопиченню шкідливих речовин.

Розміри припливної системи залежать від розмірів приміщення та необхідного обсягу повітря. Наприклад, для камери розміром 5×3×3 метра потрібно забезпечити обсяг повітря близько 15 000 м³/год при 10-кратному повітрообміні. При виборі обладнання слід враховувати тип фарбувальної камери: для камер з високим рівнем забруднення рекомендується використовувати системи з багатоетапною фільтрацією та підвищеною потужністю вентиляторів. При проектуванні припливної системи важливо враховувати потужність вентиляторів, площу фільтрів і напрямок потоку повітря.

Забезпечення ефективного видалення токсичних парів і частинок фарби є ключовим завданням витяжної вентиляції. Далі ми детально розглянемо, як правильно організувати цей процес.

Витяжка в фарбувальній камері

Витяжка відіграє ключову роль у видаленні токсичних парів, створенні циркуляції повітря та підтримці нормальних умов роботи. Основна мета витяжної системи — забезпечити видалення забрудненого повітря, що містить частки фарби та розчинників, і підтримувати тиск, необхідний для припливу свіжого повітря. Витяжні вентилятори встановлюються в підлозі, а відпрацьоване повітря проходить через систему фільтрації і викидається через дах. Це допомагає підтримувати чистоту повітря та запобігає ризику загоряння, створюючи безпечні умови для виконання фарбувальних робіт.

Основні завдання витяжки:

• Забезпечення циркуляції повітря;
• Видалення токсичних парів;
• Підтримка нормального тиску в камері.

Як розрахувати потужність припливної вентиляції для фарбувальної камери?

Розрахунок припливно-витяжної вентиляції фарбувальної камери — це основа ефективної роботи системи. Під час розрахунків необхідно враховувати об’єм приміщення, потрібний повітрообмін і характеристики обладнання. Основою правильного проектування вентиляції є розрахунок кратності повітрообміну, яка виражається у кількості змін повітря протягом години. Формула для розрахунку виглядає так:

𝑃 = 𝑉 × 𝑇 × 0.36

де:

• P — потужність вентиляції (м³/год),
• V — об’єм приміщення (м³),
• T — температурна різниця між вуличним повітрям і оптимальною внутрішньою температурою,
• 0.36 — коефіцієнт кратності повітрообміну.

Для прикладу, якщо довжина камери 7 м, ширина 3 м, висота 2.8 м, і температура на вулиці -20°С, а для роботи потрібна температура 20°С, розрахунок буде наступним:

(25 + 20) × (7 × 3 × 2.8) × 0.36 = 952.56 м³/год

Це приклад розрахунку для підтримки заданого температурного режиму. При використанні великих об’єктів, таких як кузов автомобіля, кратність повинна бути збільшена до 100.

Для стандартної камери розміром 5×3×3 метра при 10-кратному повітрообміні потрібно забезпечити пропускну здатність близько 15 000 м³/год. Потенційними проблемами можуть бути недостатня увага до витоків повітря, неправильний розрахунок потужності вентиляторів або невідповідність фільтрів типу забруднень. Докладний аналіз кожного з цих факторів мінімізує ризик неефективності системи. Він включає визначення об’єму повітря, необхідного для повного оновлення повітря в камері кілька разів на годину. Розрахунок також враховує потужність вентиляторів і площу витяжних отворів.

Баланс між припливом і витяжкою повітря – це основа стабільної роботи вентиляційної системи. У наступному розділі зосередимо увагу на тому, як досягти ідеального співвідношення.

Співвідношення припливу і витяжки в фарбувальній камері

Приплив і витяжка в фарбувальній камері повинні працювати у строгому співвідношенні, щоб уникнути надлишкового тиску або вакууму. Для якісного функціонування системи припливно-витяжної вентиляції важливо дотримуватись правила: припливна вентиляція повинна бути в три рази потужніша витяжної. Наприклад, якщо витяжна система розрахована на 6 000 м³/год, припливна повинна забезпечувати 9 000-18 000 м³/год. Оптимальне співвідношення потоків повітря — витяжка на 10% більше припливу, що забезпечує правильний баланс і мінімізує ризики забруднення. Контроль балансу потоків можна здійснювати за допомогою автоматичних систем, які регулюють потужність вентиляторів залежно від поточних параметрів тиску і витрати повітря.

Невиконання балансу може призвести до:

• Надлишкового тиску, що викликає викид часток фарби в навколишнє середовище;
• Вакууму, що створює ризик забруднення фарбованої поверхні.

Розміри припливної вентиляції в фарбувальній камері

Розміри припливно-витяжної системи залежать від особливостей фарбувальної камери. Ураховуються площа приміщення, кількість робочих місць і інтенсивність використання. При проектуванні систем важливо також враховувати розміри повітроводів і діаметр труб. Оптимальні розміри вибираються на основі аеродинамічних розрахунків, які допомагають визначити діаметр, що підходить для максимального потоку повітря, забезпечуючи його стабільний рух.

Наприклад, при виборі комбінованої системи слід враховувати її високу вартість монтажу, але перевагою є забезпечення збалансованого обміну повітря (див. таблицю).

Монтаж вентиляції в фарбувальній камері

Монтаж вентиляції в фарбувальній камері має виконуватись кваліфікованими спеціалістами із дотриманням усіх норм і стандартів. Роботи включають кілька етапів: підготовку приміщення, установку повітроводів, вентиляторів, фільтрів і систем управління. Підготовка включає очищення приміщення, перевірку стін і стелі на герметичність. Повітроводи повинні бути з нержавіючої сталі або оцинкованого металу з фланцевими з’єднаннями. Монтаж має передбачати установку зворотних клапанів на витяжних каналах. Доступ до фільтрів має бути легким для регулярного обслуговування. Після установки проводиться тестування системи на відповідність проектним параметрам, включаючи вимірювання швидкості повітряного потоку та рівня шуму. Також необхідно провести випробування та налаштування системи перед початком експлуатації.

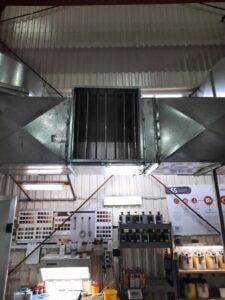

Монтаж вентиляции в покрасочной камере – Фильтр карманный для покрасочной камеры

Монтаж вентиляции в покрасочной камере – Фильтр карманный для покрасочной камеры

Вентилятори для фарбувальної камери

Вентилятор для фарбувальної камери — ключовий елемент вентиляційної системи, що забезпечує рух повітря через фільтри та робочу зону. Це критично важливо для якості фарбувальних робіт та безпеки персоналу. Розглянемо різні типи вентиляторів, які можуть використовуватися у фарбувальних камерах:

• Витяжний вентилятор видаляє забруднене повітря, що містить фарбу та розчинники, із робочої зони. Це допомагає підтримувати чистоту повітря та безпечні умови праці.
• Канальний вентилятор призначений для інтеграції у повітроводи. Він забезпечує як приплив свіжого, так і витяжку забрудненого повітря, що особливо зручно у складних конфігураціях камер.
• Вентилятор равлик (або радіальний центробіжний вентилятор) має спіралеподібний корпус і створює високий тиск повітря, необхідний для подолання опору фільтрів і повітроводів, забезпечуючи стабільну роботу при високих навантаженнях.
• Осьовий вентилятор використовується для забезпечення великого об’єму повітря при низькому тиску. Він підходить для рівномірного подавання свіжого повітря у камеру.
• Припливний вентилятор подає чисте, попередньо очищене та нагріте повітря у камеру. Це створює оптимальні умови для фарбування та пришвидшує сушіння покриттів.
• Промислові вентилятори для фарбувальних камер адаптовані для роботи в умовах інтенсивного виробництва, забезпечуючи надійність і довговічність.

Вибір вентилятора для фарбувальної камери має враховувати продуктивність, енергоефективність, рівень шуму та надійність. Якісні вентилятори гарантують відповідність нормам безпеки та забезпечують ефективність системи. Під час вибору також важливо враховувати специфіку та об’єм фарбувальної камери, щоб вентилятор відповідав розрахункам з повітрообміну.
